電力系統繼電保護實驗室方案

設備：

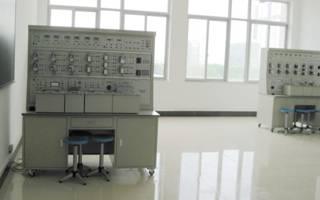

HL-DLX10型電力系統繼電保護工培訓考核平臺

功能：

繼電特性及線路保護實驗裝置是專門為電力、電氣類專業繼電保護、電力系統自動化、工廠供電等課程設計的，具有器件真實可觀、安全可靠、針對性強、技術先進、方便學生使用等特點，也可作為畢業設計和教師科研的硬件開發平臺。

教學目的和要求：

電力系統繼電保護實驗是電氣工程及其自動化專業的一門必修課程《電力系統繼電保護原理》的實驗教學環節，屬電氣工程及其自動化專業的專業基礎教學模塊。
    本實驗課程主要針對電力系統正常運行與故障狀態的不同特征，采取相應的保護措施而使系統穩定工作這一目的來設置的。它能夠反映近年來繼電保護的原理，發展和保護在工業現場的實際應用情況，同時能夠體現相關專業科技發展的最新成就和改革成果，幫助學生深入，系統地理解控制理論的基本思想，更好地掌握保護系統分析和設計的基本方法。通過本實驗課程的學習和實際操作，使學生鞏固和加深繼電保護理論知識，提高學生的實驗水平，培養學生獨立分析問題，解決問題的能力和理論聯系實際，實事求是的作風。是一門重要的專業基礎實驗課。
    實驗項目：

1、繼電器構造、工作原理及特性檢驗

(1) 電磁型電流繼電器與電壓繼電器

(2) 時間繼電器

(3) 中間繼電器

(4) 信號繼電器

(5) 功率方向繼電器

2、自動裝置與繼電保護：

(6) 自動重合閘裝置的應用與檢驗

(7) 備用電源自動投入的應用與檢驗

3、電網繼電保護：

(8) 無時限電流速斷保護

(9) 帶時限電流速斷保護

(10) 定時限過電流保護

(11) 階段式電流保護（三段式過電流保護）

(12) 反時限過電流保護

(13) 低電壓閉鎖速斷保護

(14) 無時限零序電流速斷保護

(15) 阻抗繼電器的接線方式

(16) 距離保護及方向距離保護整定計算

(17) 輸電線路的縱差動保護

4、主設備繼電保護：

(18) Y/Y-12雙繞組變壓器差動保護

(19) Y/D-11雙繞組變壓器差動保護

(20) 三繞組變壓器差動保護

(21) 變壓器后備保護及過負荷保護

(22) 單母線電流差動保護

(23) 并聯補償電容器不平衡電壓保護

(24) 雙星形接線的中性線電流平衡保護

5、自動裝置與繼電保護：

(25) 自動重合閘

(26) 備用電源自動投入

6、電氣二次控制回路：

(27) 重復動作自動復歸中央音響信號裝置

(28) 具有燈光和音響監視的斷路器控制回路
